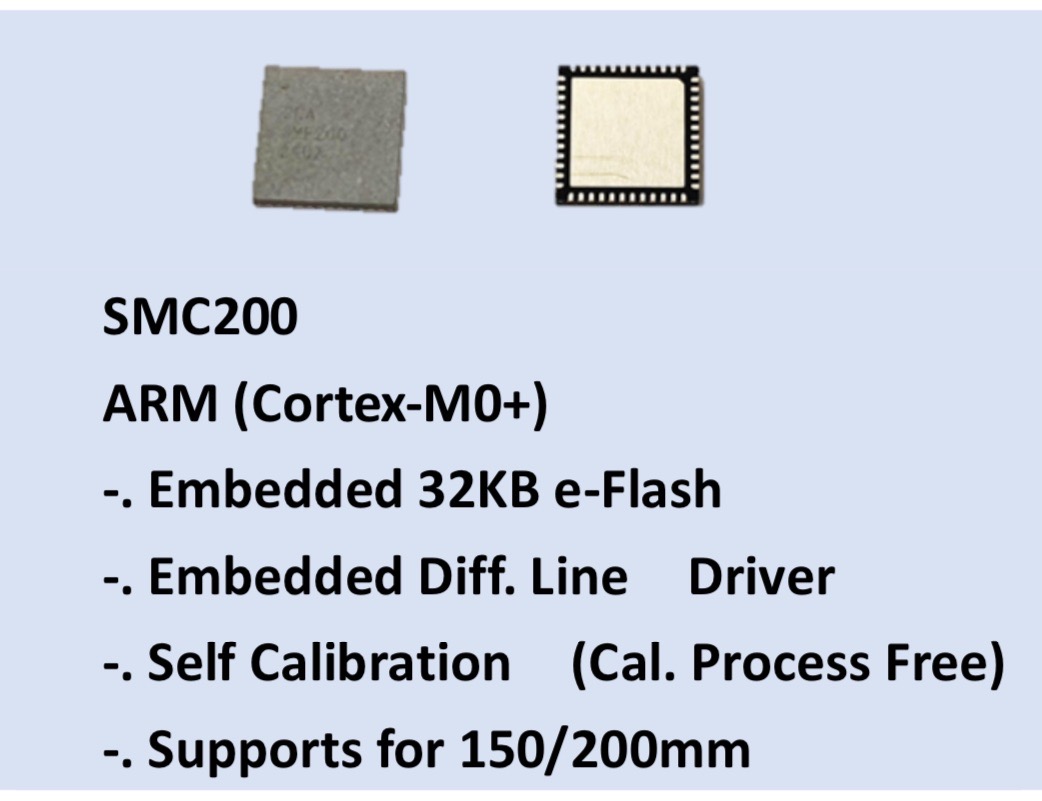

SMC200 Programmable Position Enconder
1.Features
*Hall sensor Optimized for 2.0mm Pole width on master track
*Built-in Hall sensor for 2 track scanning (master, Nonius)
*Signal control for offset, amplitude, and phase
*Sine to digital conversion with 12-bit,14 bit filtered resolution.
*2-track nonius absolute value calculation up to 18 bit.
*Available with selection of 16,32,or 64 bpole pair per measurement distance
*Enlargement of measurement distance with second SME200 (3-track nonius)
*Synchronization of extermal multitium systems using serial interface
*System configuration with data from an extemal EEPROM using a multi-master I2C interface
*Digital serial interface for communication with Host (SPI, SSI)
*Incremental quadrature outputs with an index (ABZ)
*BLDC motor commutation out put (UVW)
*On-Chip ARM cortex Mo+,Microprocessor allows users to develop and implement calibration Program.
*Operating temperature range:-40℃~ 115℃
*Memory
> 32kB Program Memory
> 32kB Data Memory
> 32kB Flash Memory
*Built-in Hall sensor for 2 track scanning (master, Nonius)
*Signal control for offset, amplitude, and phase
*Sine to digital conversion with 12-bit,14 bit filtered resolution.
*2-track nonius absolute value calculation up to 18 bit.
*Available with selection of 16,32,or 64 bpole pair per measurement distance
*Enlargement of measurement distance with second SME200 (3-track nonius)
*Synchronization of extermal multitium systems using serial interface
*System configuration with data from an extemal EEPROM using a multi-master I2C interface
*Digital serial interface for communication with Host (SPI, SSI)
*Incremental quadrature outputs with an index (ABZ)
*BLDC motor commutation out put (UVW)
*On-Chip ARM cortex Mo+,Microprocessor allows users to develop and implement calibration Program.
*Operating temperature range:-40℃~ 115℃
*Memory
> 32kB Program Memory
> 32kB Data Memory
> 32kB Flash Memory
2.Applications
*Position Encoder control
*Self calibration
*Pseudo code calculation
*Stand-alone system without any external host or master
*Self calibration
*Pseudo code calculation
*Stand-alone system without any external host or master
